White Balance Auto(화이트밸런스) 보정 방법

Note : Auto 화이트밸런스 기능을 극대화하기 위해서는 균일한 레벨의 광원이 필요합니다. 전문적인 사용을 위해 White Balance Color Checker를 추천합니다. – (Link)

1. VIS7을 실행하세요

2. 연결된 카메라를 검색합니다.

좌측 상단 Discovery 버튼을 클릭하세요.

3. PixelFormat을 설정합니다

컬러카메라이기 때문에 Mono에서 설정을 변경합니다.
‘Device Properties – ImageFormatControl – PixelFormat – BayerGR8’ 으로 설정합니다.

4. 카메라 – ‘Play Video’ 버튼을 클릭하세요

5. 밝기를 조절합니다.

Step1. 초기 상태로 타겟을 촬영합니다.

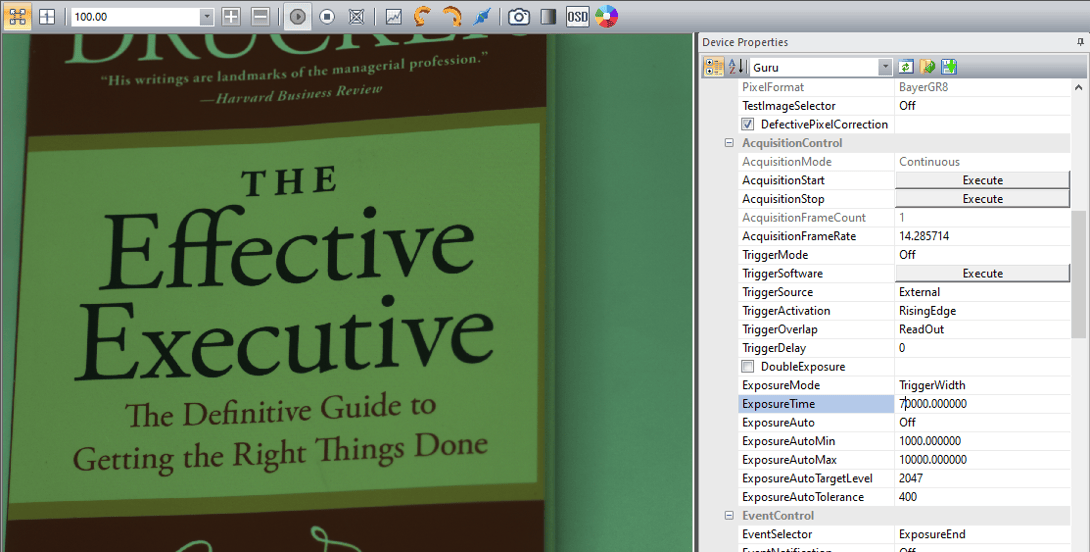

Step2. ‘Device Properties-AcquisitionControl – ExposureTime’ 값을 5.1의 조건에 맞게 조절하고, play 버튼을 누릅니다.

==> 아직 White Balance가 제대로 설정되지 않은 것을 볼 수 있습니다.

6. White Balance 동작하기

-이제 기존 물체를 치우고, 카메라에 White color checker를 가득차게 설정하고 white balance 측정을 시작합니다.

6-1. 먼저 Histogram 탭을 켭니다.
ExposureTime 값을 적절히 조절했는지 판단하기 위해 Histogram 탭을 사용하며, 두 가지 조건이 성립되어야 합니다.

Condition 1) R, G, B의 Gray Level 값 중, 어느 한 값이라도 200을 초과해서는 안됩니다.
Condition 2) 150<Average<180을 만족해야 합니다.

6.2 알맞게 설정한 후 ‘AnalogControl – BalancewhiteAuto’ 탭: ‘Off → Once’로 설정합니다.

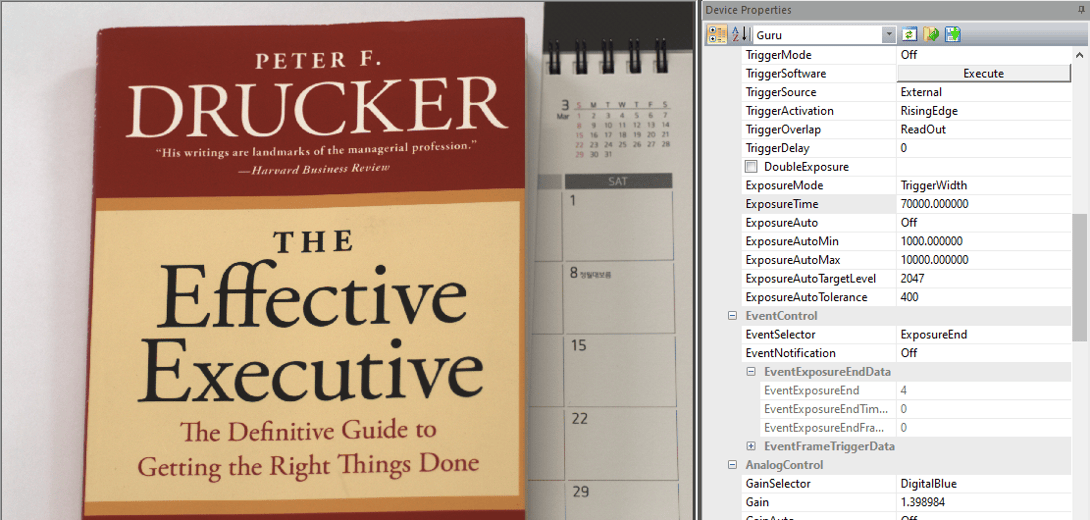

7. 다른 물건을 통해 색감을 확인합니다.

Tip. 물체가 어둡다면 ExposureTime을 조절해 본인이 원하는 White Balance를 설정하세요.
